Motor M-21 Vakuummotor, V-Achtzylinder

Bild anklicken für großes Bild ( 77 k )
 Der V8 Motor mit 60° Zylinderwinkel ist auf der Basis  von Motor M-20 aufgebaut Die Kurbelwelle hat vier  Kurbeln, auf denen je zwei Pleuel sitzen.

  Technische Daten :

  Baujahr .........................................: 2005
  Länge ............................................: 333 mm
  Breite ............................................: 250 mm
  Höhe .............................................: 220 mm
  Bohrung Arbeitszylinder .................: 27 mm
  Hub Arbeitskolben  ........................: 48 mm
  Schwungraddurchmesser ................: 70 mm
  Drehzahl .........................................: ca. ? U/min
  Temperaturdifferenz ........................: ca. ?°C
  Leistung ..........................................: ?
  Gewicht ..........................................: 10,3 kg
  Heizung ...........................................: Spiritusbrenner


Bild anklicken für großes Bild ( 56 k )
Bild anklicken für großes Bild ( 56 k )

Bild anklicken für großes Bild ( 72k )
Die ersten Einzelteile

Bild anklicken für großes Bild ( 63 k )
Hier sind Zylinder, Kolben und Pleuel zu sehen,
die Einzelteile am Zylinder sind hartverlötet.

Einlassventil

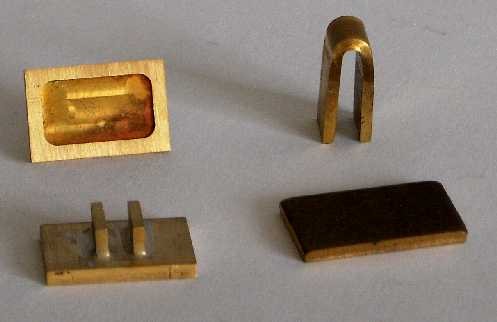

Nockenwellensockel mit einer Lötvorrichtung.
Kipphebelsockel
